Miernik instalacji fotowoltaicznej BENNING PV 1-1 +

– badanie zgodnie z EN 62446 (VDE 0126-23 )
– łatwa obsługa – wybór za pomocą klawiszy
– szybkość – badania w ciągu kilku sekund
– bezpieczne połączenie – pomiar, nawet jeśli system fotowoltaiczny jest w trakcie dostarczania energii

Wyświetlacz: graficzny
Rezystancja przewodu ochronnego: 0,05 Ω – 199 Ω
Rezystancja izolacji: 0,2 MΩ – 199 MΩ
Napięcie obwodu otwartego: 5 V – 1000 V DC
Prąd obciążenia: 0,2 A – 40 A AC / DC (poprzez opcjonalne cęgi CC 3)
Prąd zwarcia: 0,5 A – 14,99 A DC
Pamięć: 200 wyników
Podłączenie: USB

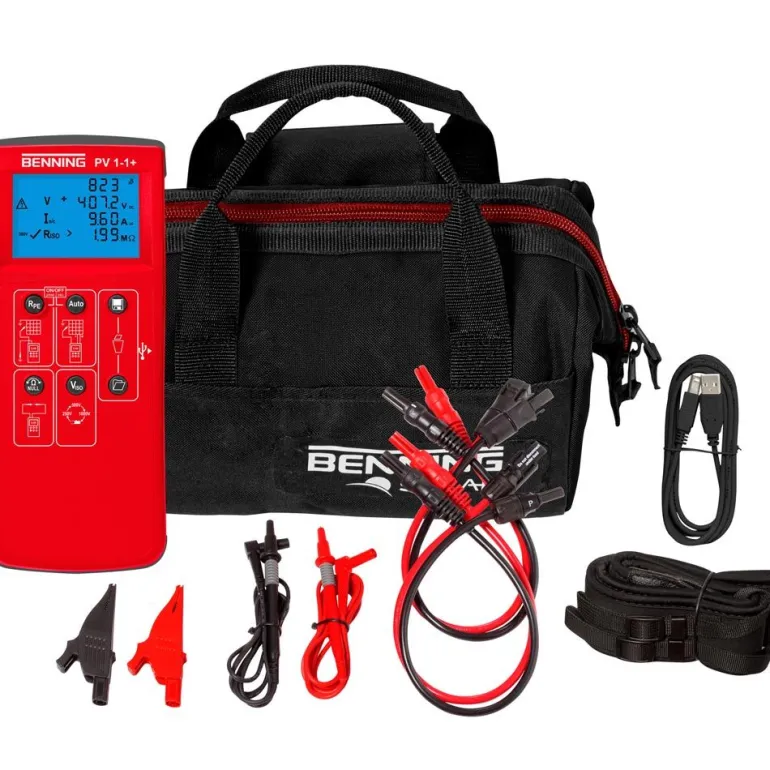

W zestawie: sondy pomiarowe, zaciski krokodylki, MC4 przewody pomiarowe, baterie

Test obejmuje badanie ciągłości połączeń naziemnych, pomiar napięcia otwartego obwodu i prądu zwarcia, a także rezystancji izolacji pomiędzy przewodami czynnymi (+ / -) i ziemi. Miernik jest wyposażony w przewody pomiarowe do bezpośredniego podłączenia do wszystkich modułów PV za pomocą standardowych PV złączy. Automatyczna procedura testowa daje ostrzeżenie w przypadku błędnej polaryzacji DC i automatycznie wykonuje wszystkie kroki w celu bezpiecznego pomiaru.
BENNING PV 1-1 + pozwala na przeprowadzenie całego testu bezpiecznie, solidnie, szybko i łatwo. Jest zalecany do codziennego użytku przez serwis, w trakcie czyszczenia i konserwacji oraz dla instalatorów paneli solarnych i upoważnionych ekspertów od fotowoltaiki.

Funkcje
– jasne i jednoznaczne wyświetlanie wyników pomiaru
– automatyczne procedury testowania (R_PE, V_DC (1000 V_DC), _S/C  (15A_DC)
– automatyczne wyświetlanie napięcia polaryzacji, audio / wizualne ostrzeżenie przy odwrotnej polaryzacji
– kompensowanie rezystancji przewodów pomiarowych
– przesyłanie wyników pomiarów poprzez interfejs USB
– miernik jest wyposażony w zintegrowany zegar czasu rzeczywistego, który automatycznie dodaje informacje o dacie / godzinie do każdego zapisanego pomiaru
– połączenie radiowe z opcjonalnym przyrządem pomiarowy BENNING SUN 2 (nasłonecznienie i temperatura)
– oprogramowanie do przygotowywania raportów testowych w programie MS Excel
– ISO wynik pomiaru z informacją „pass / fail”
– bezpośrednie połączenie do wszystkich standardowych modułów fotowoltaicznych z MC4 SUNCLIX
– wyświetlacz LCD z podświetleniem
– automatyczne wyłączenie po 60 sekundach
– badany może być moduł fotowoltaiczny lub kompletny system fotowoltaiczny

Funkcje pomiarowe
– przewód uziemienia, pomiar rezystancji z prądem testowym 200 mA
– pomiar obwodu otwartego, napięcie z modułów solarnych i fotowoltaicznych do 1000 VDC_DC
– prąd zwarcia, pomiar za pomocą wewnętrznego obwodu do 15 A DC bez niebezpieczeństwa dla użytkownika
– pomiar rezystancji izolacji między aktywnymi przewodami DC (+ / -) i ziemi z regulowanym napięciem testowym 250 V, 500 V, 1000 VDC_DC
– test funkcjonalny poprzez pomiar prądu do 40 A AC / DC (za pomocą adaptera cęgowego prądu BENNING CC 3)
